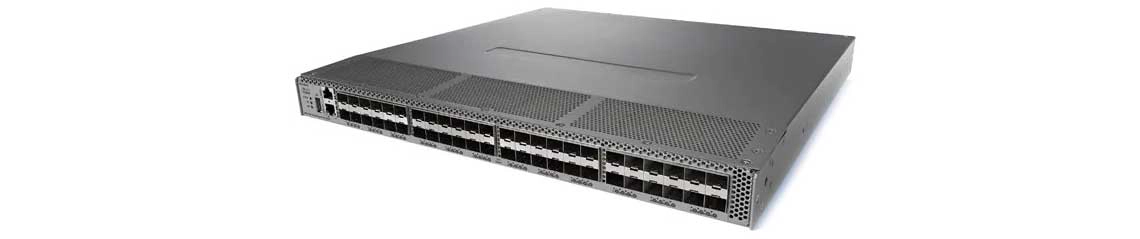

Switch Cisco MDS 9148S 16G Multilayer Fabric
Switch de alta confiabilidade, possui de 12 a 48 portas Fibre Channel de 16Gbps com detecção automática em um formato compacto e de fácil implantação no formato de rack 1RU. Combina alto desempenho com flexibilidade e oferece recursos e funções de rede de armazenamento de fácil gerenciamento.
Produtos similares:

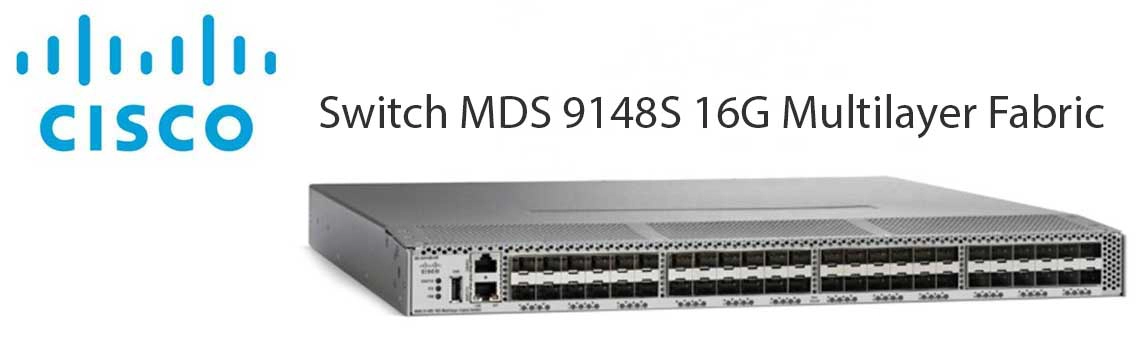

Switch Cisco MDS 9148S 16G, de alta performance e confiabilidade
O switch MDS 9148S 16G Multilayer Fabric apresenta de 12 a 48 portas Fibre Channel de 16Gbps com alta performance, confiabilidade e flexibilidade. O switch Cisco é ideal para se usar como uma SAN autônoma em pequenos ambientes de armazenamento departamental, um switch top-of-the-rack em malhas redundantes de tamanho médio, Um switch de ponta em topologias de ponta de núcleo de data center corporativo. Ele é equipado com o software Cisco NX-OS e Cisco Prime Data Center Network Manager (DCNM) e oferece recursos e funções de rede de armazenamento avançados com facilidade de gerenciamento e compatibilidade com todo o portfólio da família Cisco MDS 9000.
Protocolos
FC-PH, Revisão 4.3 (ANSI INCITS 230-1994)
FC-PH, Alteração 1 (ANSI INCITS 230-1994 / AM1-1996)
FC-PH, Alteração 2 (ANSI INCITS 230-1994 / AM2-1999)
FC-PH-2, Revisão 7.4 (ANSI INCITS 297-1997)
FC-PH-3, Revisão 9.4 (ANSI INCITS 303-1998)
FC-PI, Revisão 13 (ANSI INCITS 352-2002)
FC-PI-2, revisão 10 (ANSI INCITS 404-2006)
FC-PI-3, Revisão 4 (ANSI INCITS 460-2011)
FC-PI-4, Revisão 8 (ANSI INCITS 450-2008)
FC-PI-5, Revisão 6 (ANSI INCITS 479-2011)
FC-FS, Revisão 1.9 (ANSI INCITS 373-2003)
FC-FS-2, revisão 1.01 (ANSI INCITS 424-2007)
FC-FS-2, Alteração 1 (ANSI INCITS 424-2007 / AM1-2007)
FC-FS-3, Revisão 1.11 (ANSI INCITS 470-2011)
FC-LS, revisão 1.62 (ANSI INCITS 433-2007)
FC-LS-2, Revisão 2.21 (ANSI INCITS 477-2011)
FC-SW-2, Revisão 5.3 (ANSI INCITS 355-2001)
FC-SW-3, Revisão 6.6 (ANSI INCITS 384-2004)
FC-SW-4, Revisão 7.5 (ANSI INCITS 418-2006)
FC-SW-5, Revisão 8.5 (ANSI INCITS 461-2010)
FC-GS-3, revisão 7.01 (ANSI INCITS 348-2001)
FC-GS-4, revisão 7.91 (ANSI INCITS 387-2004)
FC-GS-5, revisão 8.51 (ANSI INCITS 427-2007)
FC-GS-6, Revisão 9.4 (ANSI INCITS 463-2010)
FCP, Revisão 12 (ANSI INCITS 269-1996)
FCP-2, Revisão 8 (ANSI INCITS 350-2003)
FCP-3, Revisão 4 (ANSI INCITS 416-2006)
FCP-4, Revisão 2b (ANSI INCITS 481-2011)
FC-SB-2, Revisão 2.1 (ANSI INCITS 349-2001)
FC-SB-3, Revisão 1.6 (ANSI INCITS 374-2003)
FC-SB-3, Alteração 1 (ANSI INCITS 374-2003 / AM1-2007)
FC-SB-4, Revisão 3.0 (ANSI INCITS 466-2011)
FC-SB-5, revisão 2.00 (ANSI INCITS 485-2014)
FC-BB-6, revisão 2.00 (ANSI INCITS 509-2014)
FC-BB-2, revisão 6.0 (ANSI INCITS 372-2003)
FC-BB-3, Revisão 6.8 (ANSI INCITS 414-2006)
FC-BB-4, Revisão 2.7 (ANSI INCITS 419-2008)
FC-BB-5, Revisão 2.0 (ANSI INCITS 462-2010)
FC-VI, revisão 1.84 (ANSI INCITS 357-2002)
FC-SP, Revisão 1.8 (ANSI INCITS 426-2007)
FC-SP-2, revisão 2.71 (ANSI INCITS 496-2012)
FAIS, revisão 1.03 (ANSI INCITS 432-2007)
FAIS-2, Revisão 2.23 (ANSI INCITS 449-2008)
FC-IFR, revisão 1.06 (ANSI INCITS 475-2011)
FC-FLA, Revisão 2.7 (INCITS TR-20-1998)
FC-PLDA, Revisão 2.1 (INCITS TR-19-1998)
FC-Tape, Revisão 1.17 (INCITS TR-24-1999)
FC-MI, Revisão 1.92 (INCITS TR-30-2002)
FC-MI-2, Revisão 2.6 (INCITS TR-39-2005)
FC-MI-3, Revisão 1.03 (INCITS TR-48-2012)
FC-DA, Revisão 3.1 (INCITS TR-36-2004)
FC-DA-2, revisão 1.06 (INCITS TR-49-2012)
FC-MSQS, Revisão 3.2 (INCITS TR-46-2011)
Classes de serviço Fibre Channel: Classe 2, Classe 3 e Classe F
Tipos de porta padrão Fibre Channel: E, F e FL
Tipos de porta aprimorada de Fibre Channel: SD, ST e TE
FC-NVMe
Gerenciamento in-band usando IP sobre Fibre Channel (RFC 2625)
IPv6, IPv4 e Protocolo de resolução de endereço (ARP) sobre Fibre Channel (RFC 4338)
Extensos MIBs de TCP / IP, SNMPv3 e monitoramento remoto (RMON) baseados em padrões IETF
FC-PH, Alteração 1 (ANSI INCITS 230-1994 / AM1-1996)
FC-PH, Alteração 2 (ANSI INCITS 230-1994 / AM2-1999)
FC-PH-2, Revisão 7.4 (ANSI INCITS 297-1997)
FC-PH-3, Revisão 9.4 (ANSI INCITS 303-1998)
FC-PI, Revisão 13 (ANSI INCITS 352-2002)
FC-PI-2, revisão 10 (ANSI INCITS 404-2006)
FC-PI-3, Revisão 4 (ANSI INCITS 460-2011)
FC-PI-4, Revisão 8 (ANSI INCITS 450-2008)
FC-PI-5, Revisão 6 (ANSI INCITS 479-2011)
FC-FS, Revisão 1.9 (ANSI INCITS 373-2003)
FC-FS-2, revisão 1.01 (ANSI INCITS 424-2007)
FC-FS-2, Alteração 1 (ANSI INCITS 424-2007 / AM1-2007)
FC-FS-3, Revisão 1.11 (ANSI INCITS 470-2011)
FC-LS, revisão 1.62 (ANSI INCITS 433-2007)
FC-LS-2, Revisão 2.21 (ANSI INCITS 477-2011)
FC-SW-2, Revisão 5.3 (ANSI INCITS 355-2001)
FC-SW-3, Revisão 6.6 (ANSI INCITS 384-2004)
FC-SW-4, Revisão 7.5 (ANSI INCITS 418-2006)
FC-SW-5, Revisão 8.5 (ANSI INCITS 461-2010)
FC-GS-3, revisão 7.01 (ANSI INCITS 348-2001)
FC-GS-4, revisão 7.91 (ANSI INCITS 387-2004)
FC-GS-5, revisão 8.51 (ANSI INCITS 427-2007)
FC-GS-6, Revisão 9.4 (ANSI INCITS 463-2010)
FCP, Revisão 12 (ANSI INCITS 269-1996)
FCP-2, Revisão 8 (ANSI INCITS 350-2003)
FCP-3, Revisão 4 (ANSI INCITS 416-2006)
FCP-4, Revisão 2b (ANSI INCITS 481-2011)
FC-SB-2, Revisão 2.1 (ANSI INCITS 349-2001)
FC-SB-3, Revisão 1.6 (ANSI INCITS 374-2003)
FC-SB-3, Alteração 1 (ANSI INCITS 374-2003 / AM1-2007)
FC-SB-4, Revisão 3.0 (ANSI INCITS 466-2011)
FC-SB-5, revisão 2.00 (ANSI INCITS 485-2014)
FC-BB-6, revisão 2.00 (ANSI INCITS 509-2014)
FC-BB-2, revisão 6.0 (ANSI INCITS 372-2003)
FC-BB-3, Revisão 6.8 (ANSI INCITS 414-2006)
FC-BB-4, Revisão 2.7 (ANSI INCITS 419-2008)
FC-BB-5, Revisão 2.0 (ANSI INCITS 462-2010)
FC-VI, revisão 1.84 (ANSI INCITS 357-2002)
FC-SP, Revisão 1.8 (ANSI INCITS 426-2007)
FC-SP-2, revisão 2.71 (ANSI INCITS 496-2012)
FAIS, revisão 1.03 (ANSI INCITS 432-2007)
FAIS-2, Revisão 2.23 (ANSI INCITS 449-2008)
FC-IFR, revisão 1.06 (ANSI INCITS 475-2011)
FC-FLA, Revisão 2.7 (INCITS TR-20-1998)
FC-PLDA, Revisão 2.1 (INCITS TR-19-1998)
FC-Tape, Revisão 1.17 (INCITS TR-24-1999)
FC-MI, Revisão 1.92 (INCITS TR-30-2002)
FC-MI-2, Revisão 2.6 (INCITS TR-39-2005)
FC-MI-3, Revisão 1.03 (INCITS TR-48-2012)
FC-DA, Revisão 3.1 (INCITS TR-36-2004)
FC-DA-2, revisão 1.06 (INCITS TR-49-2012)
FC-MSQS, Revisão 3.2 (INCITS TR-46-2011)
Classes de serviço Fibre Channel: Classe 2, Classe 3 e Classe F
Tipos de porta padrão Fibre Channel: E, F e FL
Tipos de porta aprimorada de Fibre Channel: SD, ST e TE
FC-NVMe
Gerenciamento in-band usando IP sobre Fibre Channel (RFC 2625)
IPv6, IPv4 e Protocolo de resolução de endereço (ARP) sobre Fibre Channel (RFC 4338)
Extensos MIBs de TCP / IP, SNMPv3 e monitoramento remoto (RMON) baseados em padrões IETF

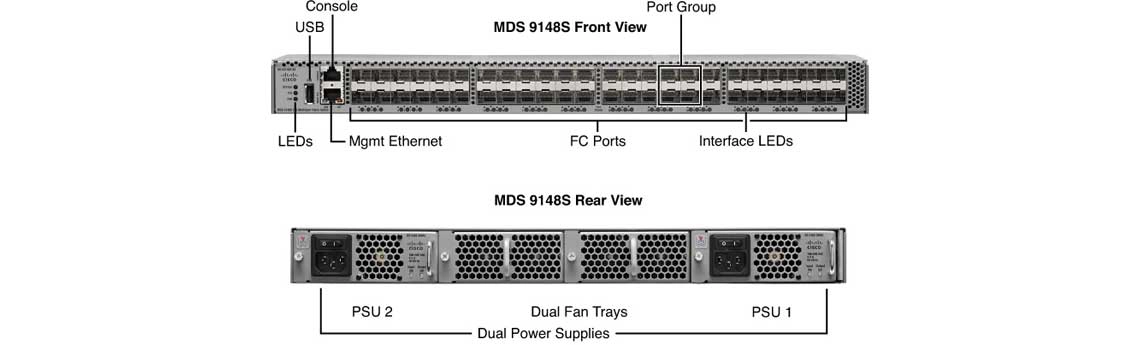

Portas
Configuração fixa com 48 portas de Fibre Channel de 16Gbps
Disponível em uma base configurável de 12 portas ou como um pacote com todas as 48 portas ativadas
Habilite portas incrementais no modelo de base de 12 portas, com a licença de ativação sob demanda de 12 portas
Disponível em uma base configurável de 12 portas ou como um pacote com todas as 48 portas ativadas
Habilite portas incrementais no modelo de base de 12 portas, com a licença de ativação sob demanda de 12 portas
Segurança
Isolamento de malha VSAN
Zoneamento de hardware por listas de controle de acesso (ACLs)
Autenticação switch a switch Fibre Channel Security Protocol (FC-SP)
Autenticação host-a-switch FC-SP
Controle de acesso baseado em função (RBAC) usando funções de autenticação, autorização e contabilidade (AAA) RADIUS, TACACS + ou Lightweight Directory Access Protocol (LDAP)
FTP seguro (SFTP)
Secure Shell Protocol versão 2 (SSHv2)
Simple Network Management Protocol versão 3 (SNMPv3) implementando Advanced Encryption Standard (AES)
Segurança do avião de controle
Zoneamento de hardware por listas de controle de acesso (ACLs)
Autenticação switch a switch Fibre Channel Security Protocol (FC-SP)
Autenticação host-a-switch FC-SP
Controle de acesso baseado em função (RBAC) usando funções de autenticação, autorização e contabilidade (AAA) RADIUS, TACACS + ou Lightweight Directory Access Protocol (LDAP)
FTP seguro (SFTP)
Secure Shell Protocol versão 2 (SSHv2)
Simple Network Management Protocol versão 3 (SNMPv3) implementando Advanced Encryption Standard (AES)
Segurança do avião de controle
Atuação
Velocidade da porta: detecção automática de 2/4/8/16 Gbps com 16 Gbps de largura de banda dedicada por porta
Créditos de buffer: até 256 para um grupo de 4 portas, com um padrão de 64 créditos de buffer por porta e um máximo de 253 créditos de buffer para uma única porta no grupo
PortChannel: até 16 links físicos
Créditos de buffer: até 256 para um grupo de 4 portas, com um padrão de 64 créditos de buffer por porta e um máximo de 253 créditos de buffer para uma única porta no grupo
PortChannel: até 16 links físicos
Confiabilidade e disponibilidade
ISSU
Fontes de alimentação duplas redundantes que podem ser trocadas a quente
Bandeja de ventoinha hot-swappable com temperatura integrada e gerenciamento de energia
Sistema óptico SFP + hot-swappable
Painel traseiro passivo
Reinício do processo com estado
Qualquer configuração de porta para PortChannels
Multipercurso baseado na fábrica
Serviços de malha por VSAN
Rastreamento de porta
VRRP para conexões de gerenciamento
Diagnóstico online
Fontes de alimentação duplas redundantes que podem ser trocadas a quente
Bandeja de ventoinha hot-swappable com temperatura integrada e gerenciamento de energia
Sistema óptico SFP + hot-swappable
Painel traseiro passivo
Reinício do processo com estado
Qualquer configuração de porta para PortChannels
Multipercurso baseado na fábrica
Serviços de malha por VSAN
Rastreamento de porta
VRRP para conexões de gerenciamento
Diagnóstico online
Gerenciamento de rede
Métodos de acesso
◦ Porta Ethernet 10/100/1000 fora de banda
◦ Porta de console serial RS-232
◦ USB
Protocolos de acesso
◦ CLI usando o console e as portas Ethernet
◦ SNMPv3 usando a porta Ethernet e IP em banda sobre acesso Fibre Channel
◦ Especificação da iniciativa de gerenciamento de armazenamento (SMI-S) da Storage Networking Industry Association (SNIA)
Serviço de alias de dispositivo distribuído
Segurança de rede
◦ RBAC por VSAN usando funções de autenticação, autorização e contabilidade (AAA) baseadas em RADIUS e TACACS +
◦ SFTP
◦ SSHv2 implementando AES
◦ SNMPv3 implementando AES
Aplicativos de gerenciamento
◦ Cisco MDS 9000 Family CLI
◦ Cisco Prime DCNM
◦ Porta Ethernet 10/100/1000 fora de banda
◦ Porta de console serial RS-232
◦ USB
Protocolos de acesso
◦ CLI usando o console e as portas Ethernet
◦ SNMPv3 usando a porta Ethernet e IP em banda sobre acesso Fibre Channel
◦ Especificação da iniciativa de gerenciamento de armazenamento (SMI-S) da Storage Networking Industry Association (SNIA)
Serviço de alias de dispositivo distribuído
Segurança de rede
◦ RBAC por VSAN usando funções de autenticação, autorização e contabilidade (AAA) baseadas em RADIUS e TACACS +
◦ SFTP
◦ SSHv2 implementando AES
◦ SNMPv3 implementando AES
Aplicativos de gerenciamento
◦ Cisco MDS 9000 Family CLI
◦ Cisco Prime DCNM
Interfaces de programação
CLI programável
API de serviços da web Cisco Prime DCNM
API de serviços da web Cisco Prime DCNM
Dimensões físicas
Dimensões (A x L x P): 1,72 x 17,16 x 16,34 pol. (4,37 x 43,59 x 41,50 cm), 1RU
Montagem em rack em rack padrão da Electronic Industries Alliance [EIA] de 19 polegadas
Peso do chassi totalmente configurado: 19,84 lb (9 kg)
Montagem em rack em rack padrão da Electronic Industries Alliance [EIA] de 19 polegadas
Peso do chassi totalmente configurado: 19,84 lb (9 kg)
Alimentação
Fonte de alimentação: 300W AC (2 por switch)
Cabo de alimentação: Conector de soquete C15 entalhado conectado ao plugue C16 na fonte de alimentação
Características de entrada AC
100 a 240 V CA (faixa de 10%)
50 a 60 Hz (nominal)
Fluxo de ar: de trás para a frente (em direção às portas)
200 pés lineares por minuto (LFM) através do conjunto do ventilador do sistema
A Cisco recomenda manter um espaço de ar mínimo de 2,5 pol. (6,4 cm) entre as paredes e as saídas de ar do chassi e uma separação horizontal mínima de 6 pol. (15,2 cm) entre dois chassis para evitar superaquecimento
Cabo de alimentação: Conector de soquete C15 entalhado conectado ao plugue C16 na fonte de alimentação
Características de entrada AC
100 a 240 V CA (faixa de 10%)
50 a 60 Hz (nominal)
Fluxo de ar: de trás para a frente (em direção às portas)
200 pés lineares por minuto (LFM) através do conjunto do ventilador do sistema
A Cisco recomenda manter um espaço de ar mínimo de 2,5 pol. (6,4 cm) entre as paredes e as saídas de ar do chassi e uma separação horizontal mínima de 6 pol. (15,2 cm) entre dois chassis para evitar superaquecimento
Temperatura
Temperatura, ambiente operacional: 32 a 104 ° F (0 a 40 ° C)
Temperatura, ambiente não operacional e armazenamento: -40 a 158 ° F (-40 a 70 ° C)
Umidade relativa, ambiente (sem condensação) operacional: 10 a 90%
Umidade relativa, ambiente (sem condensação) não operacional e armazenamento: 10 a 95%
Altitude, operando: -197 a 6500 pés (-60 a 2.000 m)
Temperatura, ambiente não operacional e armazenamento: -40 a 158 ° F (-40 a 70 ° C)
Umidade relativa, ambiente (sem condensação) operacional: 10 a 90%
Umidade relativa, ambiente (sem condensação) não operacional e armazenamento: 10 a 95%
Altitude, operando: -197 a 6500 pés (-60 a 2.000 m)
Aprovações e conformidade
Conformidade de segurança
Marcação CE
UL 60950
CAN / CSA-C22.2 No. 60950
EN 60950
IEC 60950
TS 001
AS / NZS 3260
IEC60825
EN60825
21 CFR 1040
Conformidade EMC
FCC Parte 15 (CFR 47) Classe A
ICES-003 Classe A
EN 55022 Classe A
CISPR 22 Classe A
AS / NZS 3548 Classe A
VCCI Classe A
EN 55024
EN 50082-1
EN 61000-6-1
EN 61000-3-2
EN 61000-3-3
Marcação CE
UL 60950
CAN / CSA-C22.2 No. 60950
EN 60950
IEC 60950
TS 001
AS / NZS 3260
IEC60825
EN60825
21 CFR 1040
Conformidade EMC
FCC Parte 15 (CFR 47) Classe A
ICES-003 Classe A
EN 55022 Classe A
CISPR 22 Classe A
AS / NZS 3548 Classe A
VCCI Classe A
EN 55024
EN 50082-1
EN 61000-6-1
EN 61000-3-2
EN 61000-3-3
Serviços de fábrica
Servidor de nomes
Notificação de mudança de estado registrada (RSCN)
Serviços de login
Servidor de configuração de malha (FCS)
Loop público
Broadcast
Entrega sob encomenda
Notificação de mudança de estado registrada (RSCN)
Serviços de login
Servidor de configuração de malha (FCS)
Loop público
Broadcast
Entrega sob encomenda
Funções avançadas
VSAN
IVR
PortChannel com balanceamento de carga multipercurso
QoS baseado em fluxo e baseado em zona
IVR
PortChannel com balanceamento de carga multipercurso
QoS baseado em fluxo e baseado em zona
Produtos recomendados:
SUPORTE
Técnicos Especializados
Nossa equipe é altamente qualificada para atender a sua necessidade.
